Deskripsi Produk

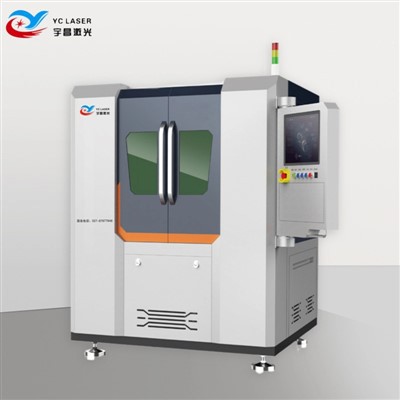

IniMesin Pemroses Laser Terintegrasi Keramikmenggabungkan pemotongan presisi, pemrosesan-lubang mikro, dan pemotongan presisi ke dalam satu sistem. Teknologi ini mengadopsi teknologi laser serat nanodetik yang matang dan stabil untuk memberikan solusi pemrosesan presisi-satu atap,-efisiensi tinggi, dan hemat biaya-untuk berbagai bahan keramik seperti alumina(Al₂O₃), aluminium nitrida(ALN), zirkonium oksida(ZrO₂), dan silikon karbida(Si₃N₄). Ini sangat cocok untuk R&D dan kebutuhan produksi berbagai jenis, batch kecil, dan presisi tinggi.
Pengenalan peralatant
Peralatan kami mengintegrasikan motor linier suspensi magnetis yang diimpor, skala kisi-presisi tinggi 0,1μm, dan sistem CNC bus-tertutup-loop penuh, sehingga menghasilkan responsivitas tinggi, presisi, dan perawatan rendah. Dilengkapi dengan sistem penentuan posisi visi CCD, sistem ini mendukung pemotongan dan penandaan keramik metalisasi dan substrat chip. Dilengkapi platform presisi marmer dan struktur tertutup terpisah XY, ia menawarkan kekakuan yang sangat baik, ketahanan terhadap guncangan, dan-stabilitas kecepatan tinggi.
Mengapa memilih Mesin terintegrasi?
ItuMesin Pemroses Laser Terintegrasi Keramikmewakili tingkat integrasi dan fleksibilitas tertinggi di bidang pemesinan presisi laser. Mereka dapat menyelesaikan beberapa langkah pemrosesan dengan satu mesin dan satu pemosisian (atau melalui pergerakan platform presisi), yang secara signifikan meningkatkan efisiensi, presisi, dan hasil.
Data teknis
|
Barang |
Parameter |
|
Panjang gelombang laser |
1060-1080nm |
|
Daya keluaran laser |
150W (opsional) |
|
Kisaran pemotongan maksimal |
300*300mm |
|
Ketebalan pemotongan |
0,2-2mm (Tergantung bahan) |
|
Ketepatan posisi berulang sumbu X/Y |
±3μm |
|
Kecepatan pemrosesan |
0-2500mm/menit |
|
Akselerasi maksimal |
1.0G |
|
Kecepatan jarak maksimum |
60m/menit |
|
Presisi meja kerja |
Kurang dari atau sama dengan 0,015 mm |
|
Modus transmisi |
motor linier penggaris kisi +0.1μm |
|
Seluruh tenaga mesin (tanpa kipas) |
Kurang dari atau sama dengan 6KW |
|
Berat total seluruh mesin |
Sekitar 1700KG |
|
Dimensi eksternal (panjang*lebar*tinggi) |
1400*1500*1800mm (Untuk referensi) |
Skenario Aplikasi Khusus
1. Cincin Segel Mekanis Keramik Berkinerja Tinggi-
Scribing/Cutting: Memotong lingkaran luar dasar dan kontur lubang dalam cincin segel.
Pengeboran: Lubang pemasangan pemesinan, lubang pegas, lubang pin, dll.
Scribing/Grinding: Pemesinan alur hidrodinamik (alur spiral, alur T-) pada permukaan ujung penyegelan. Alur sedalam-mikron ini sangat penting untuk penyegelan start-penghentian pompa dan masa pakainya.
2. Nozel/Inti Katup Keramik Multi-Saluran
Pemotongan: Membentuk kontur luar yang rumit.
Scribing: Mencetak tanda permanen (nomor model, nomor batch) secara internal atau eksternal.
Scribing/Cutting: Pemotongan awal atau sebagian sepanjang garis juru tulis (scribing).
Pengeboran: Pemesinan melalui lubang atau lubang buta di lokasi tertentu untuk interkoneksi vertikal, ventilasi, atau pemasangan berikutnya.
Pemotongan Halus: Membagi substrat monolitik menjadi perangkat individual.
Pemotongan: Pemesinan kontur luar rumahan.
Pengeboran: Pemesinan area pengikatan kawat dan area penyolderan pelat penutup.
Scribing/Engraving: Pemesinan langkah dan alur di dalam rongga, atau penandaan di bagian luar.
Pemotongan: Memotong kontur awal kotak arloji dari pelat keramik.
Pengeboran: Tepatnya mengerjakan lubang mahkota, lubang mikrofon, lubang barometer, dan lubang sambungan tali, dll.
Scribing/Ukiran Halus: Mengukir tekstur dan skala dekoratif di sisi kotak arloji, atau mengerjakan alur luapan lem halus untuk merekatkan layar/penutup belakang.
Proses Aplikasi:
Pemotongan: Pemesinan kontur tidak beraturan.
Pengeboran: Membuat beberapa lubang dengan berbagai ukuran dan bentuk untuk memasang kamera, lampu kilat, logo, dll.
Scribing/Micro-ukiran: Mengukir tekstur lingkaran konsentris yang sangat halus atau tekstur halo pada bezel kamera; mengerjakan area isolasi antena atau memperkuat struktur rusuk di bagian dalam pelat belakang.
Scribing: Scribing saluran gas kecil pada elektrolit atau lembaran elektroda untuk mencapai distribusi bahan bakar dan udara yang seragam.
Pengeboran: Pemesinan lubang interkoneksi (vias) dan manifold (ruang pengumpulan gas).
Pemotongan: Memotong lembaran keramik besar menjadi sel tunggal persegi atau bulat yang diinginkan.
Scribing/Pemotongan-Mikro: Pemesinan pola katup pelepas pengaman atau tanda posisi pada tepi atau area tertentu pada separator.
Pengeboran: Membuat susunan mikropori untuk mengontrol konduktivitas ionik secara lokal (untuk aplikasi{0}}yang canggih).
Pemotongan: Memotong pemisah hingga lebar akhir.
